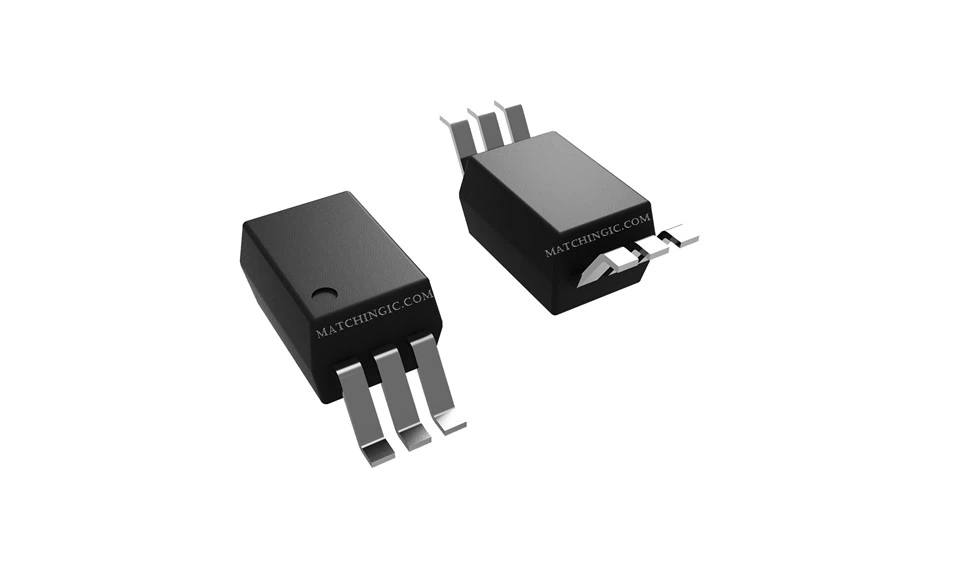

PS9307L-E3-AX

PS9307L-E3-AX menawarkan imuniti sementara mod biasa yang luar biasa, dengan nilai minimum ±50 kV/μs untuk kedua-dua CMH (Mod Biasa Tinggi) dan CML (Mod Biasa Rendah).

Hantar pertanyaan

Description/kawalan

Parameter teknikal

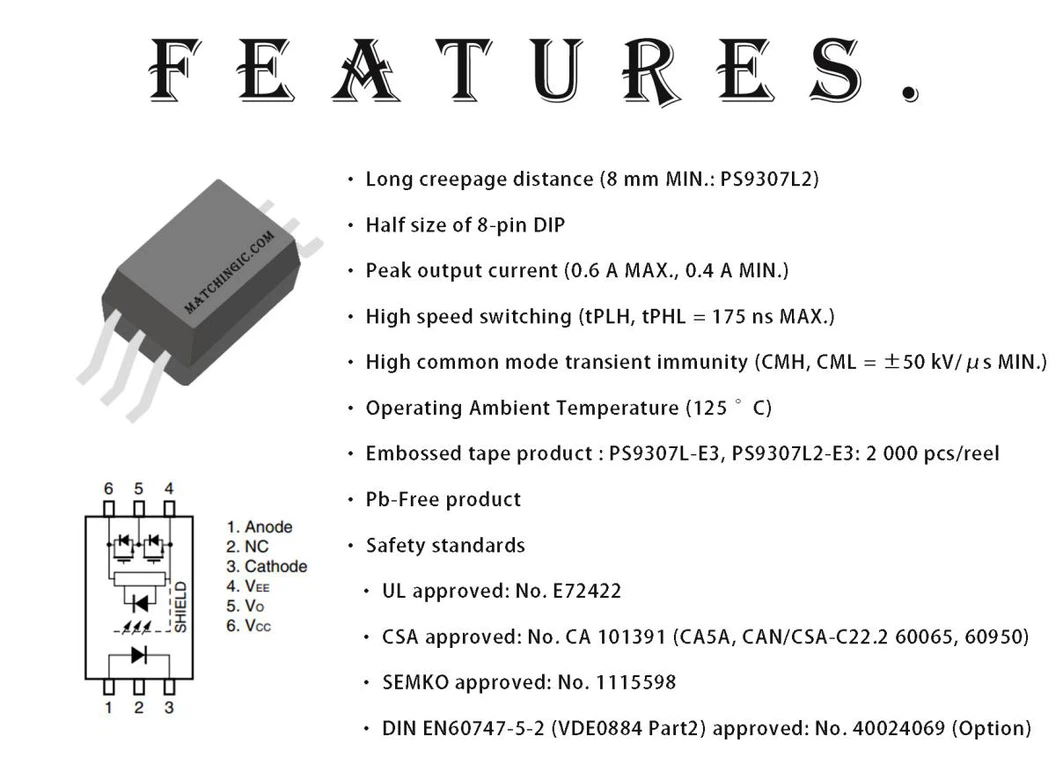

Pemacu get optocoupler PS9307L-E3-AX menggabungkan fungsi lanjutan dengan reka bentuk padat. Dengan jarak rayapan yang jauh ketara, separuh saiz 8-DIP pin dan arus keluaran puncak 0.4 A hingga 0.6 A, ia menonjol dalam pelbagai aplikasi. Peranti ini cemerlang pada pensuisan berkelajuan tinggi dengan kelewatan penyebaran maksimum 175 ns, dan imuniti sementara mod biasa yang tinggi memastikan kebolehpercayaan dalam persekitaran yang bising. PS9307L-E3-AX beroperasi dengan lancar dalam suhu ambien sehingga 125 darjah dan didatangkan dalam format pita timbul untuk pengendalian yang cekap. Selain itu, komposisi bebas plumbumnya memenuhi piawaian alam sekitar dan pensijilan keselamatan yang ketat, termasuk UL, CSA, SEMKO dan DIN EN60747-5-2, yang menekankan kebolehpercayaan dan pematuhan piawaian industri. Pemacu pintu optocoupler ini menjadi penyelesaian yang serba boleh dan boleh dipercayai untuk jurutera yang mencari prestasi pemacu pintu yang optimum.

product-1208-886

Produk Berkaitan:

Bahagian Mfr	PS9307L-AX	PS9307L-E3-AX	PS9307L-VE3-AX
Penerangan	PEMANDU MOSFET OPTOISO IGBT	PEMANDU MOSFET OPTOISO IGBT	PEMANDU MOSFET OPTOISO IGBT
Stok	50000	50000	50000
Status Produk	Aktif	Aktif	Aktif
Teknologi	Gandingan Optik	Gandingan Optik	Gandingan Optik
Bilangan Saluran	1	1	1
Voltan - Pengasingan	5000Vrms	5000Vrms	5000Vrms
Kekebalan Sementara Mod Biasa (Min)	50kV/us	50kV/us	50kV/us
Kelewatan Pembiakan tpLH / tpHL (Maks)	175ns, 175ns	175ns, 175ns	175ns, 175ns
Herotan Lebar Nadi (Maks)	90ns	90ns	90ns
Arus - Output Tinggi, Rendah	400mA, 400mA	400mA, 400mA	400mA, 400mA
Semasa - Keluaran Puncak	400mA	400mA	400mA
Voltan - Hadapan (Vf) (Jenis)	1.56V	1.56V	1.56V
Arus - DC Hadapan (Jika) (Maks)	25mA	25mA	25mA
Voltan - Bekalan Output	10V ~ 30V	10V ~ 30V	10V ~ 30V
Suhu Operasi	-40-C ~ 110-C	-40-C ~ 110-C	-40-C ~ 110-C
Pakej / Kes	SDIP6(6.8x1.27)	SDIP6(6.8x1.27)	SDIP6(6.8x1.27)
Pakej	Pita & Kekili (TR)	Pita & Kekili (TR)	Pita & Kekili (TR)

PERMOHONAN:

• IGBT, Pemandu Gerbang Power MOS FET

• Penyongsang industri

• Servo AC

• PDP

PENERANGAN:

PS9307L dan PS9307L2 ialah pengasing berganding optik yang mengandungi LED GaAlAs pada bahagian input dan diod foto, litar pemprosesan isyarat dan transistor keluaran kuasa pada bahagian output pada satu cip. PS9307L dan PS9307L2 berada dalam 6-pin plastik SDIP (Shrink Dual In-line Package). PS9307L2 mempunyai jarak rayapan 8 mm. Kawasan pelekap 6-SDIP plastik pin ialah separuh saiz 8-PIN DIP. PS9307L dan PS9307L2 direka khusus untuk keimunan sementara mod biasa (CMR) tinggi dan kelajuan pensuisan yang tinggi. Ia sesuai untuk memandu IGBT dan MOS FET. PS9307L adalah jenis lentur plumbum (Gull-wing) untuk pemasangan permukaan. PS9307L2 ialah jenis lentur plumbum untuk jarak rayap yang panjang (sayap camar) untuk lekapan permukaan.

Cool tags: ps9307l-e3-ax, China ps9307l-e3-pengeluar, pembekal

Sepasang

PS9308L2-E3-AX

Seterusnya

PS9307L2-E3-AX
