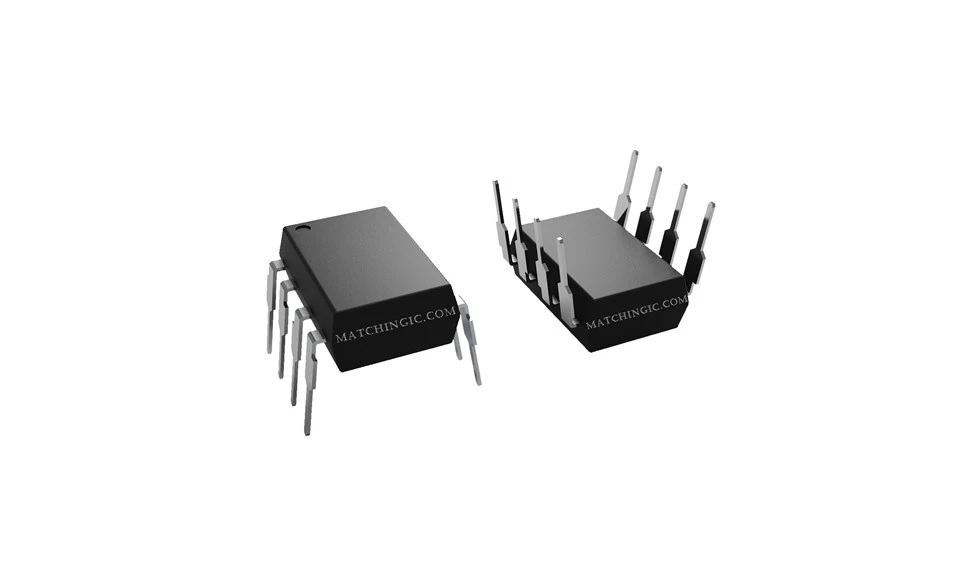

Gerbang Logik Pengganding Foto HCPL2601SD
Description/kawalan
Parameter teknikal
Produk Berkaitan:
|
Bahagian Mfr |
HCPL2601S |
HCPL2601SD |
HCPL2601SDV |
HCPL2601SV |
|
Stok |
40000 |
40000 |
40000 |
40000 |
|
Status Produk |
Aktif |
Aktif |
Aktif |
Aktif |
|
Bilangan Saluran |
1 |
1 |
1 |
1 |
|
Voltan - Pengasingan |
2500Vrms |
2500Vrms |
2500Vrms |
2500Vrms |
|
Kekebalan Sementara Mod Biasa (Min) |
5kV/μs |
5kV/μs |
5kV/μs |
5kV/μs |
|
Jenis Input |
DC |
DC |
DC |
DC |
|
Jenis Output |
Pengumpul Terbuka, Schottky |
Pengumpul Terbuka, Schottky |
Pengumpul Terbuka, Schottky |
Pengumpul Terbuka, Schottky |
|
Semasa - Output / Saluran |
50mA |
50mA |
50mA |
50mA |
|
Kadar Data |
10Mbps |
10Mbps |
10Mbps |
10Mbps |
|
Kelewatan Pembiakan tpLH / tpHL (Maks) |
75ns, 75ns |
75ns, 75ns |
75ns, 75ns |
75ns, 75ns |
|
Voltan - Hadapan (Vf) (Jenis) |
1.4V |
1.4V |
1.4V |
1.4V |
|
Arus - DC Hadapan (Jika) (Maks) |
50mA |
50mA |
50mA |
50mA |
|
Voltan - Bekalan |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
|
Suhu Operasi |
-40 darjah ~ 85 darjah |
-40 darjah ~ 85 darjah |
-40 darjah ~ 85 darjah |
-40 darjah ~ 85 darjah |
|
Pakej / Kes |
SMD8 (7.62mm) |
SMD8 (7.62mm) |
SMD8 (7.62mm) |
SMD8 (7.62mm) |
|
Pakej |
Pita & Kekili (TR) |
Pita & Kekili (TR) |
Pita & Kekili (TR) |
Pita & Kekili (TR) |
Permohonans:
• Penghapusan Gelung Tanah
• LSTTL kepada TTL, LSTTL atau 5 V CMOS
• Penerima Talian, Penghantaran Data
• Pemultipleksan Data
• Menukar Bekalan Kuasa
• Penggantian Pengubah Nadi
• Antaramuka persisian komputer
Penerangan Umum:
Optocoupler dwi-saluran 6N137M, HCPL2601M, HCPL2611M dan HCPL2630M, HCPL2631M dwi-saluran terdiri daripada LED AlGaAs 850 nm, digandingkan secara optik kepada get logik pengesan foto bersepadu berkelajuan tinggi dengan output logik pengesan foto berkelajuan tinggi. Output ini menampilkan pengumpul terbuka, dengan itu membenarkan keluaran ATAU berwayar. Parameter pensuisan dijamin dalam julat suhu −40 darjah hingga +85 darjah . Isyarat input maksimum 5 mA akan memberikan arus sinki keluaran minimum 13 mA (kipas daripada 8).
Perisai hingar dalaman memberikan penolakan mod biasa yang unggul biasanya 10 kV/s. HCPL2601M dan HCPL2631M mempunyai CMR minimum 5 kV/s. HCPL2611M mempunyai CMR minimum 10 kV/s.
